?      芯片X光檢測(X-ray)

　　近些年來，隨著工業的發展以及電子科技的迭代升級，越來越多的電子消費品需要通過X-Ray無損探傷的方法進行質檢或分析。X-Ray檢測不僅幫助制造商提高產品質量、減少返工和廢品，更重要的是還可以提升最終產品的可靠性和用戶的滿意度。

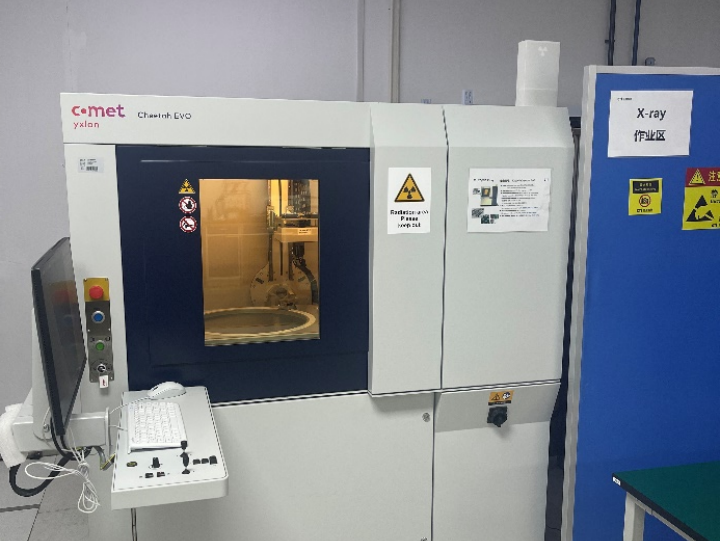

?      X-Ray原理

　　X-Ray是利用X射線在穿透不同材質不同密度物品中衰減程度不同得到不同襯度的圖像。利用這一特性可以對樣品進行無損的內部分析，是最常見的無損檢測技術之一。

?      X-Ray適用產品范圍

　　2D X-Ray：PCB、PCBA、各類電子消費品（具體產品測試可行性需聯系CTI評估）。

　　3D X-Ray：集成電路芯片、各類元器件、半導體器件等。

　　X-Ray應用場景

　　▌2D X-Ray：

　　能夠檢測集成電路IC內的Bonding線有無斷線、鍵合點脫落等失效現象；

　　能夠檢查產品內線路有無明顯的短路、斷路等不良現象；

　　能夠檢查BGA、QFN或LGA等不同封裝類型藏在本體下方的零件焊點有無焊接短路等不良現象；

　　能夠檢查連接器端子對配情況；

　　能夠檢查元器件焊接氣泡的大小、焊接面空洞率有無超標。

　　雖然2D X-Ray已經可以滿足大多數涉及質檢、研發等多方面的需求，但平面這種二維圖像仍然難以表征三維結構信息。因此我們引入了3D X-Ray這一功能。

　　▌3D X-Ray：

　　3D X-Ray通過旋轉樣品得到樣品各個方向上的二維投影，再通過計算機技術合成得到樣品三維影像，并可借由虛擬截面技術得到樣品任一位置的截面圖像。

　　虛擬截面技術提供了傳統SEM、FIB縱切之外一種非破壞性新選擇。滿足多層PCB封裝、BGA焊接等SMT檢測、IC芯片Bonding缺陷檢測、硅通孔工藝檢測、高密度封裝電子元器件檢測的需求。有些尺寸及精度要求比較高的工件，也可以使用3D X-Ray來做全尺寸檢查。

　　CTI華測檢測作為中國第三方檢測與認證服務的開拓者和領先者，多年來一直重視實驗設備的更新與發展，力求為客戶提供更加精準的數據支持服務，為研發新品保駕護航，為企業改進產品質量、提高產品可靠性保駕護航；

　　同時，CTI擁有完備的實驗室信息管理系統，能夠保障每個服務環節的高效、保密運轉，為客戶提供專業、便捷的檢測分析服務。
