HTOL(High Temperature Operating Life)測試是評估集成電路（芯片）可靠性的一項關鍵性測試，主要通過高溫激活失效機制來評估芯片壽命和長期通電運行的可靠性、穩定性。主要的測試方法有JESD22-A108、MIL-STD-883方法1005.8、EIAJ-ED4701/100-101等標準。

　　HTOL測試的主要試驗參數是溫度、電壓和時間。試驗溫度是根據芯片的運行溫度等級選擇的（如車載電子元器件應力認證要求，見表1：AEC Q100中的工作溫度等級），試驗電壓一般為芯片的最高工作電壓，試驗時間一般為1000小時。

　　表1：車載芯片工作溫度等級

　　測試樣品需要從不連續的三個批次中抽取，每個批次至少77顆樣品（見表2:HTOL高溫工作壽命），正式量產后也會選擇性的抽樣測試。

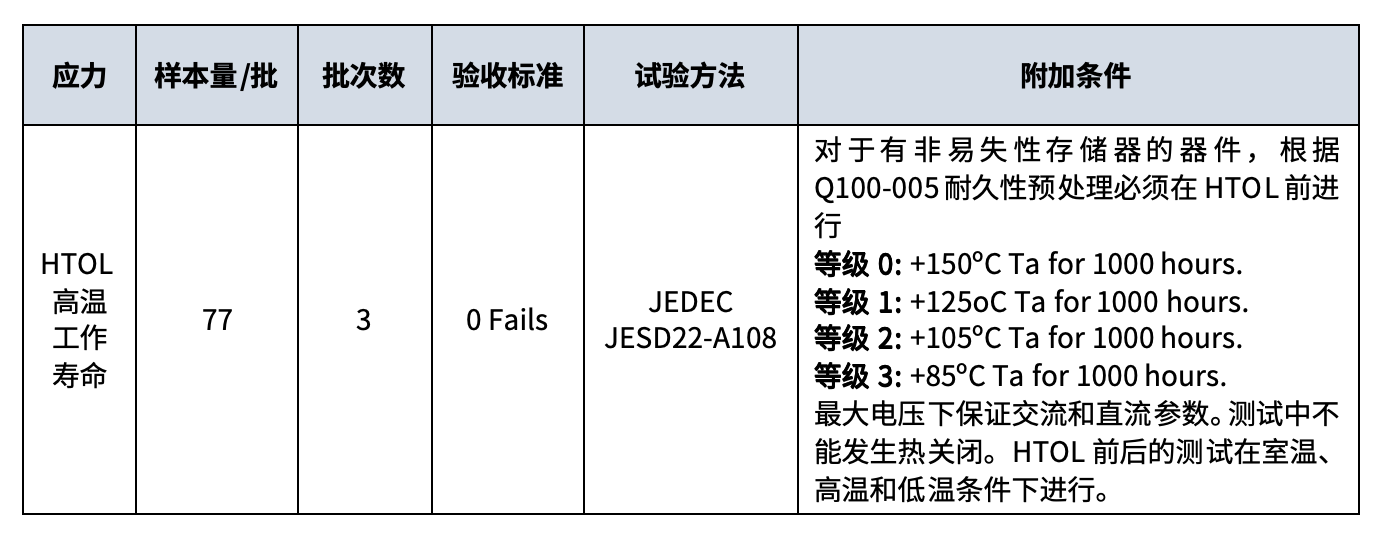

　　表2：HTOL高溫工作壽命

　　HTOL每個測試環節都非常重要，一旦某個環節出現問題引起芯片失效，就會直接導致額外成本投入。針對老化測試，從樣品的選擇及測試、老化板方案設計、外圍器件選擇、老化板PCB設計制作、老化測試調試及安裝、老化過程監控、老化下電操作等細節都需要特別認真仔細。

　　芯片老化方案設計

　　在芯片老化方案設計上，通常會參考芯片應用電路圖進行老化方案設計，要保證芯片內部的每個模塊都能參與工作，這樣的老化測試才有意義。在芯片應用電路圖進行設計老化電路時，外圍器件的選型，要留有充足的余量，如電源濾波，優先選擇容值、耐壓、耐溫都要高一些的，以確保在高溫狀態下也能讓芯片穩定工作，每顆芯片的電源也最好加一個保險絲，這樣當其中一顆電源短路失效時，不會波及到其他芯片。

　　整體結構設計

　　在整體結構設計上，一般主要采用兩種方式：子母板的方式和Socket的方式。這兩種方式的選擇上，可以從芯片的封裝形式、引腳數量、功耗大小來綜合考慮。

　　如封裝較小、引腳較少，可以?xún)?yōu)先考慮采用子母板的方式進行。這種連接方式，對同一系列的產品（功能類似，封裝不同），只需要設計子板即可，母板可以復用，成本會低不少。

　　當引腳數量過多的情況下，采用Socket的連接方式比較好。Socket的選擇需要根據芯片參數指標進行，Socket的連接方式每一款芯片都需要重新設計母板，成本比較高，不過這種方式的ATE回測相對簡單，不需要重新制作HTOL ATE測試板，用量產FT的loadboard即可實現。

　　老化測試過程

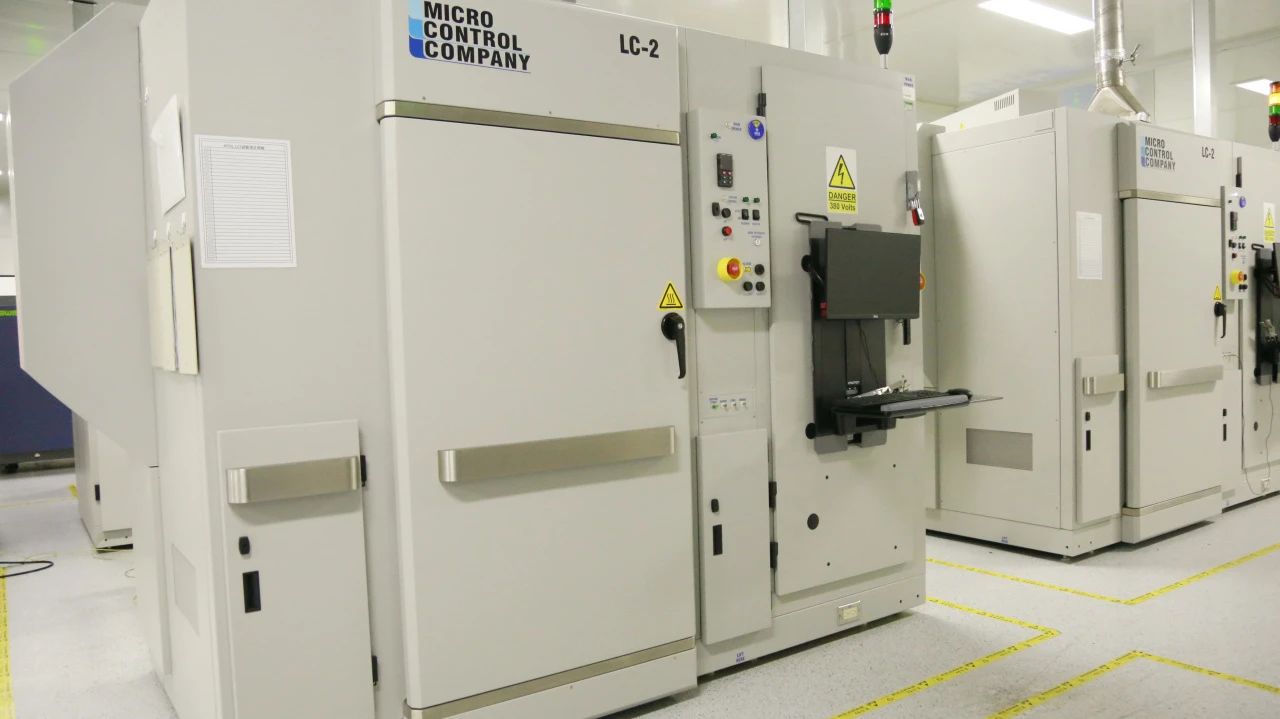

　　在老化測試過程中，需要在線實時監控老化中每顆芯片的電壓、電流、寄存器數據、時間及頻率等諸多參數，并實時記錄保存成記錄。老化前后都需要對每顆芯片進行ATE測試并記錄數據，測試結果全部Pass，則代表HTOL測試通過；如有失效的器件，則應分析出失效原因，進行改進并重新進行HTOL試驗，直至全部Pass，才能認為HTOL測試通過。

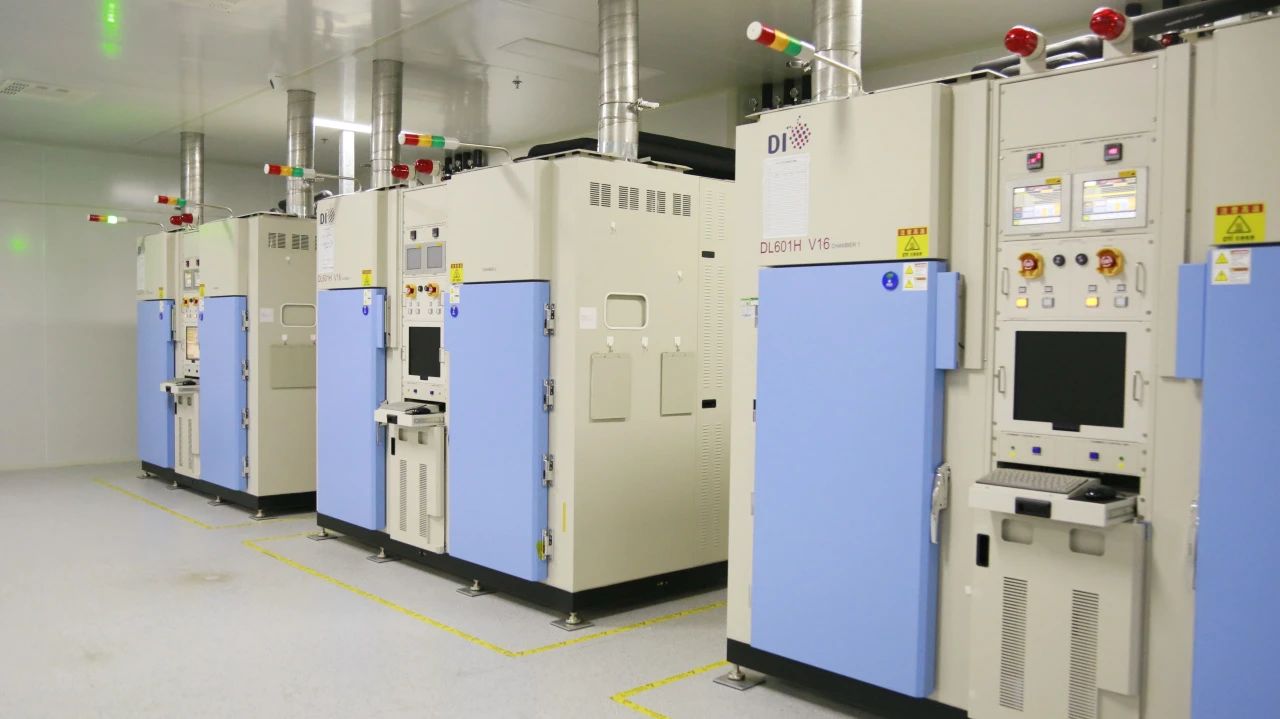

　　華測半導體分析與檢測中心為客戶提供全方位的服務，包括HTOL測試標準與方案咨詢、相關硬件設計制作、多款不同老化設備平臺以適配不同芯片功耗和應用以及整合與項目管理服務。

　　無論您需要針對特定芯片進行測試，還是需要定制化的老化硬件，我們都能滿足您的需求。我們專業的團隊將全程跟進，確保測試項目的順利進行，并及時完成實驗報告。選擇華測半導體分析與檢測中心，您將獲得高質量、可靠性的服務，助您在半導體領域取得成功！
