涂層附著性能是評(píng)估漆膜質(zhì)量的重要指標(biāo)之一，指的是漆膜與被涂物表面之間結(jié)合的牢固程度,漆膜的牢固附著是涂料實(shí)現(xiàn)對(duì)基體材料保護(hù)的重要基礎(chǔ)。

漆膜附著力測(cè)試的方法

漆膜的附著性能只能以間接的手段來(lái)測(cè)定，目前專(zhuān)門(mén)測(cè)定漆膜附著性能的方法有：劃格法、劃圈法、劃X法和拉開(kāi)法。

NO.01 劃圈測(cè)試法

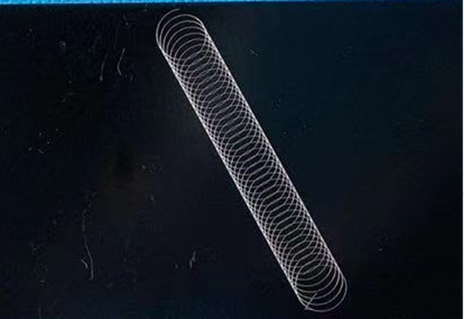

方法簡(jiǎn)介：該方法用專(zhuān)用附著力測(cè)定儀在漆膜樣板上劃圓滾線(xiàn)，按圓滾線(xiàn)劃痕范圍內(nèi)漆膜完整程度評(píng)定附著力。

方法特點(diǎn)

1 測(cè)定儀的針頭必須保持銳利,否則無(wú)法分清1, 2級(jí)的分別；測(cè)定前，應(yīng)先用手指觸摸感覺(jué)是否鋒利,或在測(cè)定若干塊試板后酌情理?yè)Q。

2 先試著刻劃幾圈,劃痕應(yīng)剛好劃透漆膜,若未露底板,酌情添加砝碼;但不要加得過(guò)多,以免加大阻力,磨損針頭。

3 劃圈法附著力測(cè)定法一般用于單一涂層附著力的測(cè)定。

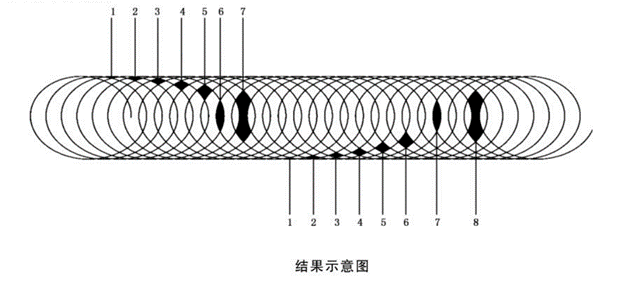

評(píng)級(jí)方法

評(píng)級(jí)時(shí)可以7級(jí)(最內(nèi)層)開(kāi)始評(píng)定,也可以1級(jí)(最外圈)評(píng)級(jí),按順序檢查各部位的漆膜完整程度,如某一部位的格子有70%以上完好,則認(rèn)為該部位是完好的,否則認(rèn)為壞損。

NO.02 劃格測(cè)試法

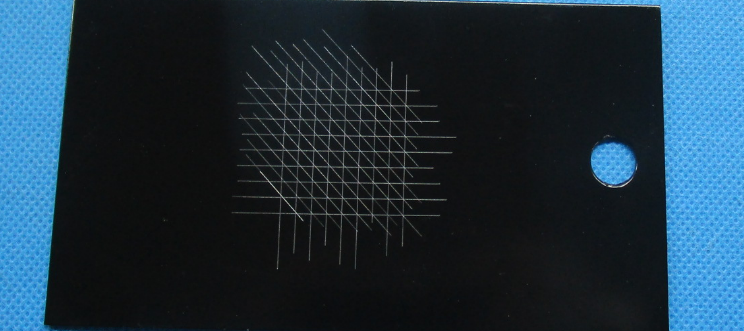

方法簡(jiǎn)介：以直角網(wǎng)格圖形切割涂層穿透至底材時(shí)來(lái)評(píng)定涂層從底材上脫離的抗性的一種試驗(yàn)方法。

方法特點(diǎn)

1 需要正確把握切割間距，按照底材和膜厚選擇間距。

2 所有切口應(yīng)穿透涂層，但深入底材不能太深。

3 如果涂層過(guò)厚或硬而不能穿透底材，則該實(shí)驗(yàn)無(wú)效。

4 劃格法附著力測(cè)定法可測(cè)定單一涂層，也可測(cè)定復(fù)合涂層的附著性能。

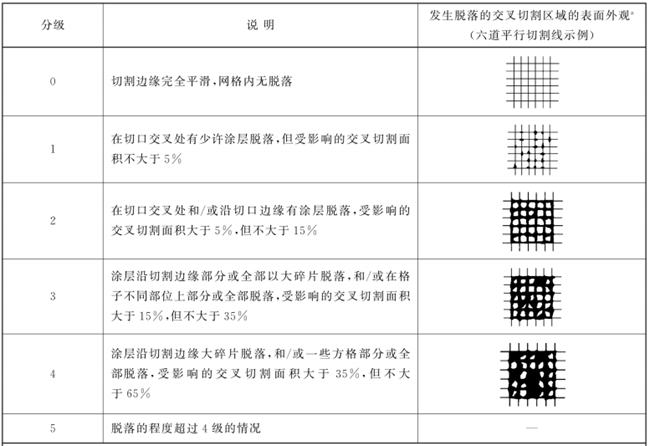

典型評(píng)級(jí)方法

評(píng)級(jí)時(shí)可以7級(jí)(最內(nèi)層)開(kāi)始評(píng)定,也可以1級(jí)(最外圈)評(píng)級(jí),按順序檢查各部位的漆膜完整程度,如某一部位的格子有70%以上完好,則認(rèn)為該部位是完好的,否則認(rèn)為壞損。

NO.03 劃 X 測(cè)試法

方法簡(jiǎn)介：一般使用單刃切割工具進(jìn)行穿透涂層的“×”形切割。每道切割線(xiàn)約40mm長(zhǎng)。兩道切割線(xiàn)間的交叉角度應(yīng)在 30°～45°。施加一定的力將約75mm長(zhǎng)的壓敏膠帶貼在切口上,并在5min內(nèi)撕下。

方法特點(diǎn)

適用于高膜厚，或者樣品形狀不適合劃格的情形。

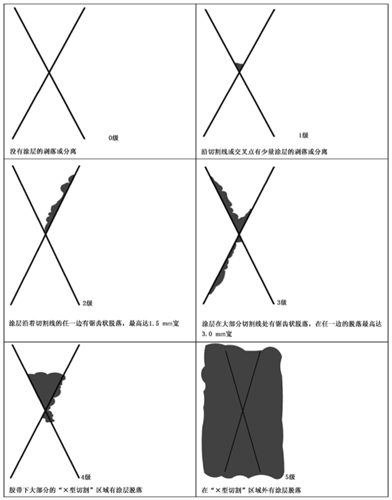

典型評(píng)級(jí)方法

NO.04 拉開(kāi)測(cè)試法

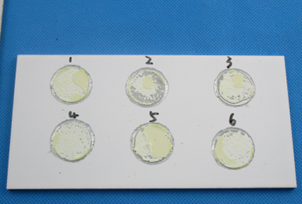

方法簡(jiǎn)介：拉開(kāi)法測(cè)定附著力是指在規(guī)定的速率下,在試樣的膠結(jié)面上施加垂直、均勻的拉力,以測(cè)定涂層或涂層與底材間的附著破壞時(shí)所需的力,以Mpa表示。該方法是定量測(cè)定附著力的方法。

典型評(píng)級(jí)方法

拉開(kāi)法附著力以破壞強(qiáng)度和破壞性質(zhì)來(lái)表示，破壞強(qiáng)度以試樣被拉開(kāi)時(shí)的負(fù)荷與試柱面積的比值來(lái)表示，以MPa°計(jì)。破壞性質(zhì)通過(guò)目測(cè)破壞表面來(lái)確定。

方法特點(diǎn)

不僅可檢驗(yàn)涂層與底材的粘接程度,也可檢測(cè)涂層之間的層間附著力。

適于單層或復(fù)合涂層與底材間或涂層附著力的定量測(cè)定。

為了提高涂層附著性能，需要選擇合適的基體材料和涂料、對(duì)基體材料進(jìn)行預(yù)處理、控制涂裝工藝參數(shù)以及添加一些特殊的助劑等方法。同時(shí)，通過(guò)評(píng)估涂層附著性能的方法，可以了解涂層的性能特點(diǎn)和使用壽命，為涂料的選擇和應(yīng)用提供重要的參考依據(jù)。
