AEC振動、沖擊測試的目的
AEC振動和沖擊測試的主要目的是評估汽車電子產品在振動和沖擊環境下的可靠性和耐久性。這些測試旨在模擬汽車使用過程中可能遇到的振動和沖擊條件，以確保產品在實際應用中能夠正常工作并具備足夠的性能和可靠性。
具體來說，振動測試的目的包括：
● 評估產品的結構強度
振動測試可以測試產品的結構在振動環境下的強度和穩定性，以確保產品能夠承受汽車行駛過程中的振動和震動。
● 評估產品的連接可靠性
振動測試可以評估產品內部連接和焊接的可靠性，以確保產品在振動環境下不會出現松動、斷裂或接觸不良等問題。
● 評估產品的性能穩定性
振動測試可以評估產品在振動環境下的性能穩定性，例如傳感器的準確性、電子元件的工作可靠性等。
沖擊測試的目的包括：
● 評估產品的耐沖擊能力
沖擊測試可以評估產品在碰撞和顛簸等沖擊情況下的耐久性和結構完整性，以確保產品能夠在車輛行駛過程中保持正常工作。
● 評估產品的抗震動性
沖擊測試可以評估產品在振動環境下的抗震動能力，以確保產品在振動環境中不會出現故障或性能下降。
通過進行振動和沖擊測試，汽車電子產品的制造商可以評估產品在實際使用條件下的可靠性，從而提高產品的質量和性能，并滿足汽車行業對產品可靠性和安全性的要求。

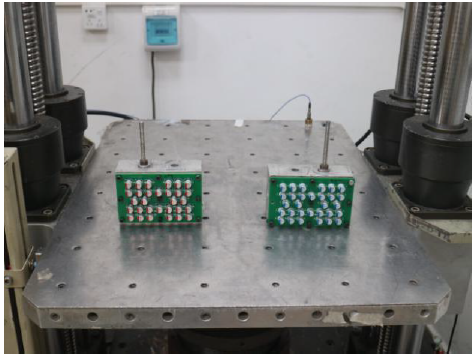

振動、沖擊測試的夾具設計及其要求
振動和沖擊測試的夾具設計是確保測試過程的準確性和可重復性的關鍵因素。夾具設計應考慮以下要求：
● 適應性
夾具設計應適應被測試產品的尺寸、形狀和重量。夾具應能夠牢固地固定產品，確保產品在測試過程中不會移動或松動。
● 剛性和穩定性
夾具應具備足夠的剛性和穩定性，以抵抗振動和沖擊測試中產生的力和振動。夾具的結構應設計合理，以確保在測試過程中不會發生變形或破損。
● 傳遞振動和沖擊
夾具應能夠有效地傳遞振動和沖擊力到被測試產品上，以模擬實際使用條件下的振動和沖擊環境。夾具的設計應考慮到產品的固定點和接觸面，以確保振動和沖擊力能夠均勻地傳遞到產品上。
● 防止干擾
夾具設計應考慮到減少外部因素對測試結果的干擾。例如，夾具應具備良好的隔振性能，以減少來自外部振動源的影響。
● 安全性
夾具設計應考慮到操作人員的安全。夾具應具備良好的防護措施，以防止操作人員受到振動和沖擊測試過程中的傷害。
● 可調性和可重復性
夾具設計應具備可調性，以適應不同類型和尺寸的產品。此外，夾具應具備良好的可重復性，以確保在不同時間和不同測試條件下的一致性測試結果。
總之，振動和沖擊測試的夾具設計應考慮到適應性、剛性和穩定性、傳遞振動和沖擊、防止干擾、安全性以及可調性和可重復性等要求，以確保測試過程的準確性和可靠性。
AEC系列振動測試標準及測試條件
| 測試標準 | 測試對象 | 樣本量 | 接受標準 | 測試標準 | 測試條件 |
| AEC Q100 | 集成電路 | 15 | 0 | JEDEC JESD22-B103 | 20Hz~2000Hz(對數掃頻)＞4min，每軸向4次；峰值加速度50g；測試前后的性能檢查在常溫下。 |
| AEC Q101 | 離散半導體 | 30 | 0 | JEDEC JESD22-B103 | 20Hz~2000Hz(對數掃頻)＞4min，每軸向4次；峰峰值位移0.06inch，峰值加速度50g；測試前后的性能檢查在常溫下。 |
| AEC Q102 | 離散光電半導體器件 | 3批次中各取10個 | 0 | JEDEC JESD22-B103 Condition 1 |
20Hz~2000Hz(對數掃頻)＞4min，每軸向4次；峰峰值位移0.06inch，峰值加速度20g；測試前后的性能檢查在常溫下。 |
| AEC Q103-002 | 微機電系統（MEMS）壓力傳感器器件 | 3批次中各取39個 | 0 | JEDEC JESD22-B103 | M1級： · 測試條件：依照AEC-Q100（50g，20Hz~2000Hz），應力應施加在正向和負向的三個相互垂直軸上 M2級： · 測試條件：依照AEC-Q100（50g，10Hz~2000Hz，1小時），應力應施加在正向和負向的三個相互垂直軸上 |
| AEC Q103-003 | 微機電系統（MEMS）麥克風器件 | 3批次中各取12個 | 0 | JEDEC JESD22-B103 | 20Hz~2000Hz(對數掃頻)＞12min，每軸向4次；峰峰值位移0.06inch，峰值加速度20g；測試前后的性能檢查在常溫下。 |
| AEC Q104 | 多芯片模塊 | 15 | 0 | JEDEC JESD22-B103 | 20Hz~2000Hz(對數掃頻)＞4min，每軸向4次；峰值加速度50g；測試前后的性能檢查在常溫下。 |
| AEC Q200 | 被動器件 | 30 | 0 | MIL-STD-202 Method 204 |
10Hz~2000Hz(對數掃頻)＞12min，每軸向4次；峰峰值位移0.06inch，峰值加速度5g；測試前后的性能檢查在常 |
AEC系列沖擊測試標準及測試條件
| 測試標準 | 測試對象 | 樣本量 | 接受標準 | 測試標準 | 測試條件 |
| AEC Q100 | 集成電路 | 15 | 0 | JEDEC JESD22-B104 |
僅Y1平面，5次沖擊，脈沖持續時間0.5ms，峰值加速度1500g；MS測試前后的性能檢查在常溫下。 |
| AEC Q101 | 離散半導體 | 30 | 0 | JEDEC JESD22-B104 |
1500g，0.5ms，5次/方向，±XYZ共30次；測試前后的性能檢查在常溫下。 |
| AEC Q102 | 離散光電半導體器件 | 3批次中各取10個 | 0 | JEDEC JESD22-B110 |
1500g，0.5ms，5次/方向，±XYZ共30次；測試前后的性能檢查在常溫下。 |
| AEC Q103-002 | 微機電系統（MEMS）壓力傳感器器件 | 3批次中各取39個 | 0 | JEDEC JESD22-B110 | M1級： · 測試條件：依照AEC-Q100（50g，20Hz~2000Hz），應力應施加在正向和負向的三個相互垂直軸上 M2級： · 測試條件：依照AEC-Q100（50g，10Hz~2000Hz，1小時），應力應施加在正向和負向的三個相互垂直軸上 |
| AEC Q103-003 | 微機電系統（MEMS）麥克風器件 | 3批次中各取12個 | 0 | JEDEC JESD22-B104 |
3個脈沖，0.5毫秒持續時間，在X、Y和Z平面的10000g峰值加速度。室溫下進行震動前后測試。 |
| AEC Q104 | 多芯片模塊 | 15 | 0 | JEDEC JESD22-B110 |
僅Y1平面，5次沖擊，脈沖持續時間0.5ms，峰值加速度1500g；MS測試前后的性能檢查在常溫下。 |
| AEC Q200 | 被動器件 | 30 | 0 | MIL-STD-202 Method 213 |
方法213圖表1，表面貼裝元件：條件C；引腳器件：條件C。 半正弦、峰值加速度100g's，6ms，速度變化12.3ft/sec |

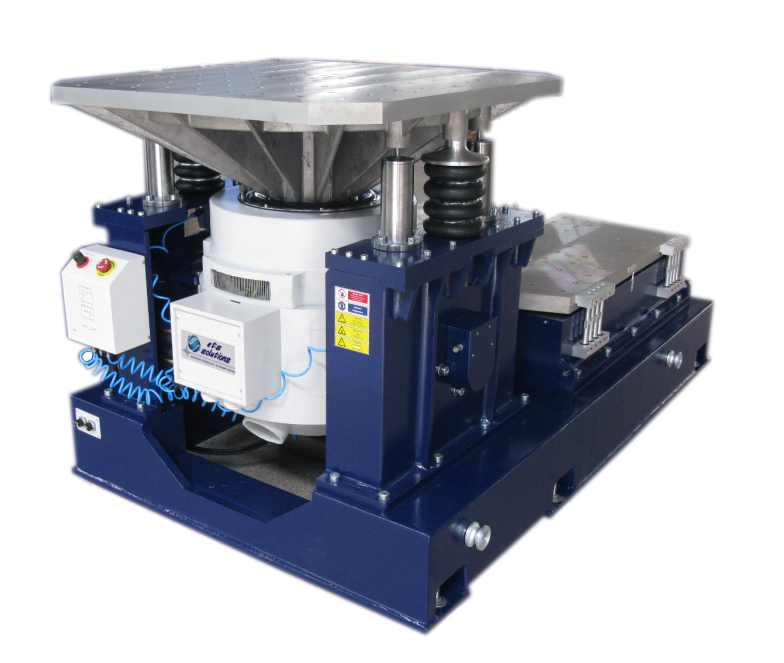

為了滿足AEC車載電子元器件50g大量級振動條件要求，CTI華測檢測實驗室配備感應式振動臺，是傳統電磁式振動臺2.5倍加速度能力。
感應式振動臺的優勢
- 振動波形好、高加速、高量值、抗直流干擾能力。
- 結構簡單，維修方便、重量輕、強度較高。
- 連接剛度較大，工作頻率范圍更寬。
- 增加振動臺無故障時間，提高了可靠性。
| 正弦推力 | 5200kgf |
| 隨機推力 | 5200kgf |
| 沖擊推力 | 10400kgf |
| 頻率范圍 | 2～2800Hz |
| 持續位移 | 76mm |
| 沖擊位移 | 76mm |
| 最大速度 | 2.5m/s |
| 最大加速度 | 1200m/s2 |

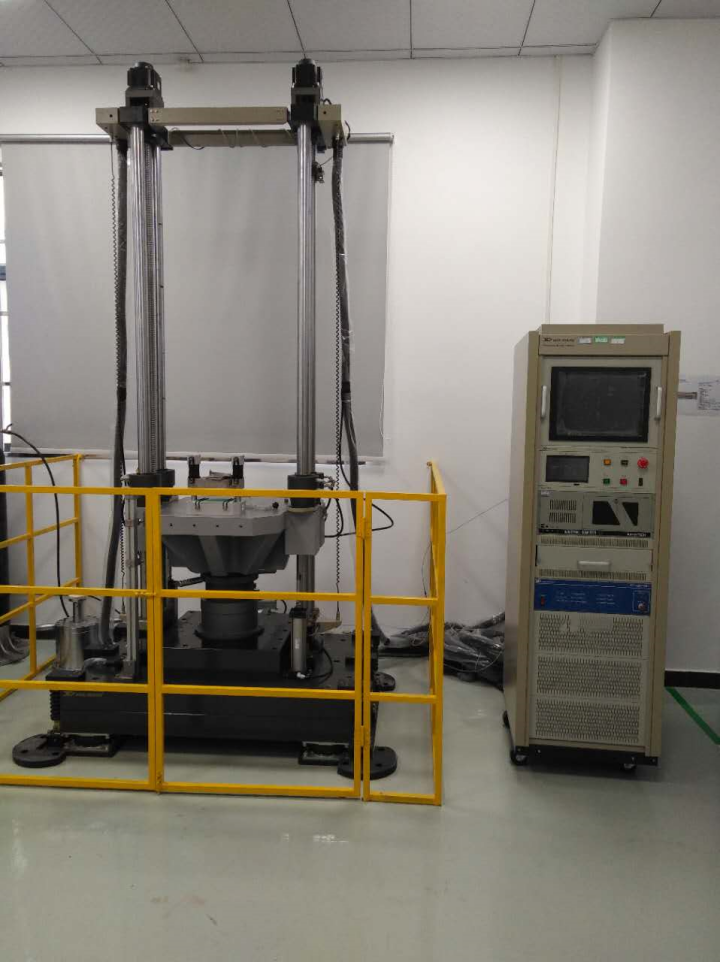

機械沖擊設備是一種用于模擬產品在碰撞、顛簸等沖擊環境下的測試設備。它通過施加沖擊力或沖擊能量于產品上，評估產品的耐沖擊能力和抗震動性能。CTI華測檢測實驗室配備行業領先大量級沖擊品牌設備。
型號：ST-6080
臺面尺寸：600×800 mm
最大載重：90 kg(二次沖擊最大載重2 kg)
最短時域：非標準波≧0.1 mS(含二次沖擊臺)
最長時域：≧30 mS
最大加速度：≧10,000 gn(含二次沖擊臺)
最大速度變化率：7.4 m/Sec
二次沖擊臺尺寸：150×150 mm
CTI華測檢測可為客戶提供AEC-Q100、AEC-Q101、AEC-Q102、AEC-Q200、AEC-Q104等多個系列的測試認證服務；
CTI可提供材料分析、失效分析等多種測試分析服務，為汽車電子技術的合規賦能，為半導體及元器件企業的產品質量保駕護航。
