失效點定位方式是IC器件通電后會產生電流，偵測到在異常缺陷的IC電流差異產生的光子激發與熱輻射，即能定位到此缺陷的位置；但有些情況下，這些電流差異并不會有明顯的光子激發與熱輻射發生，如金屬橋接造成的歐姆短路，空孔造成的電阻值變大等機制；因此EMMI和Thermal EMMI并不能有效偵測到這些缺陷機制所產生的訊號。

　　如同醫生看診，若無法由病患本身發出的征狀找出問題點，醫生可轉換成觸診模式，如按壓身體部位，當病患對按壓的點有任何異常反應時，即可判斷該位置有異?？赡?。

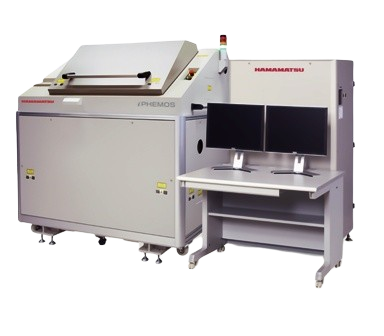

　　IC器件也可以用相同的原理進行，利用激光束在IC表面掃描作微區加熱，若某個加熱的微區造成IC在通電狀態下的電流或電壓有改變異常，即可判斷該微區有異?？赡堋＿@項技術就是OBIRCH（激光束電阻異常偵測），機臺外觀如圖1所示。

圖一

　　OBIRCH技術原理

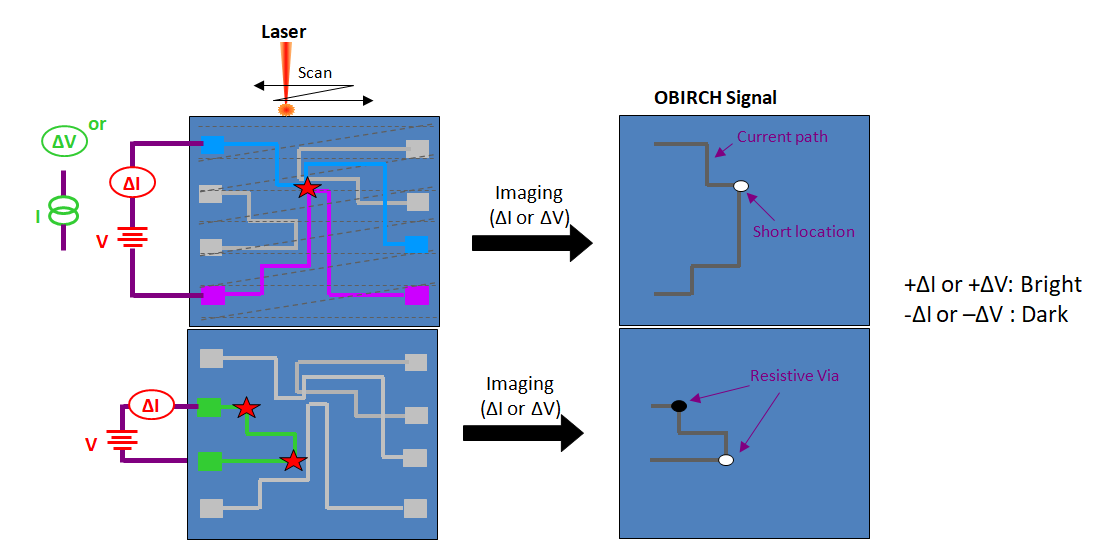

　　OBIRCH是利用激光束在IC表面掃描作微區加熱，激光束會造成掃描區區域內的材料被加熱。若IC中存在缺陷因其材質電阻溫度系數不同于其它的完整區域，則該區會引起的溫度變化會不同，而溫度變化會造成電阻值增加或降低的現象（ΔR)。如果在掃描同時對樣品特定電路施加定電壓，則可偵測到電流變化關系為ΔI=(ΔR/R)I。將激光加熱引起的電阻變化導致電流變化，記錄該位置與通過激光束掃描芯片產生的影像圖重疊，即可做出定位。如圖2說明：

圖二

　　背向式OBIRCH的優勢

　　在OBIRCH測量中，通常使用波長為1.34µm的激光束，這激光的能量低于Si帶隙（Eg=1.12 eV），因此產生電子-空穴對的可能性低，因此于硅材質中激光的衰減很弱（相對是透明的狀態），有助于光到熱的轉換而發生吸收，因此電子-空穴對感應出的光電流是對OBIRCH信號的強噪聲。另一方面，激光在硅材質中相對是透明的狀態，有助于背向式加熱分析。

　　當錯綜復雜和線寬大的金屬接線阻擋激光進入比較底層線路，則加熱的機制無法精確作用，因此缺陷位置無法偵測到，這狀況下則建議進行背向式分析，以避開多層金屬線的阻擋。

　　華測蔚思博檢測配備領先業界的背向式OBIRCH裝置，針對現在普遍使用的FCBGA和WLCSP封裝，不需要經過額外的打線作業，即可進行分析，節省時間及費用。

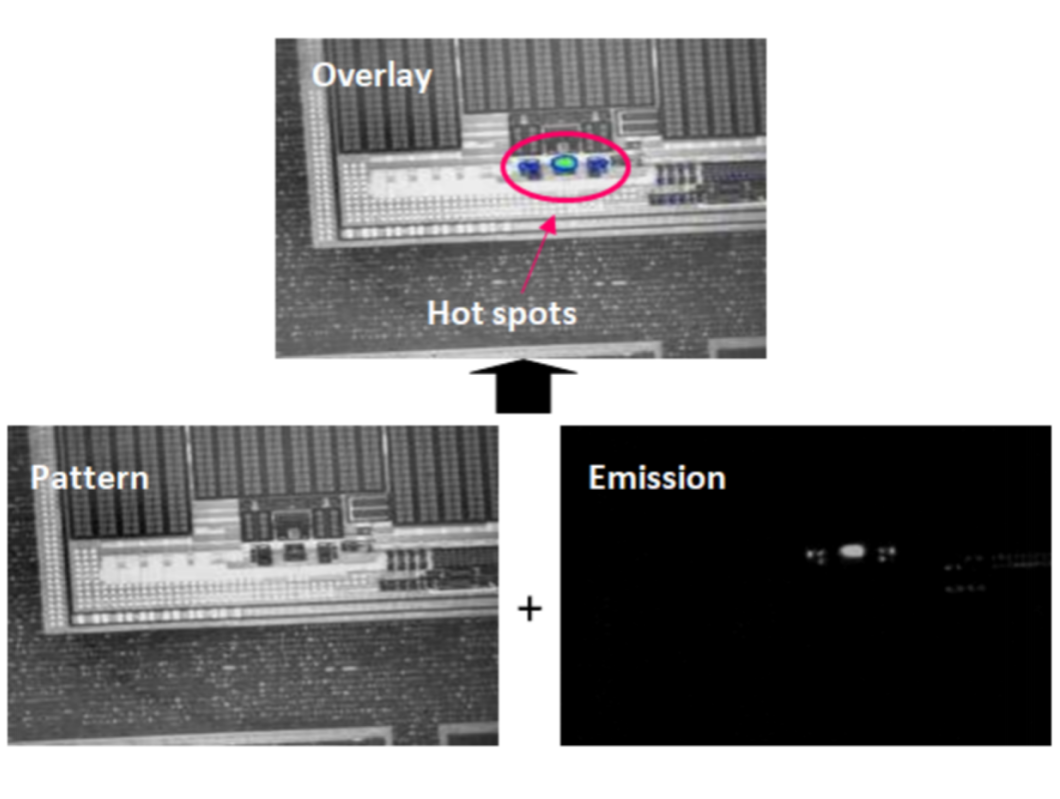

圖三

　　如何解讀OBIRCH的亮暗對比訊息

　　客戶對OBIRCH的技術原理并不陌生，但對于數據的亮暗對比常有疑問，因此我們解釋亮暗對比的成因：

　　材料的電阻溫度系數有正與負的區別，電阻的正溫度系數（αTCR>0）是指材料在一定溫度范圍內的電阻值會隨溫度上升而上升，如一般的金屬材料；電阻負溫度系數（αTCR<0）是指其電阻值隨溫度升高而降低，如半導體、絕緣體的電阻值都隨溫度上升而下降。

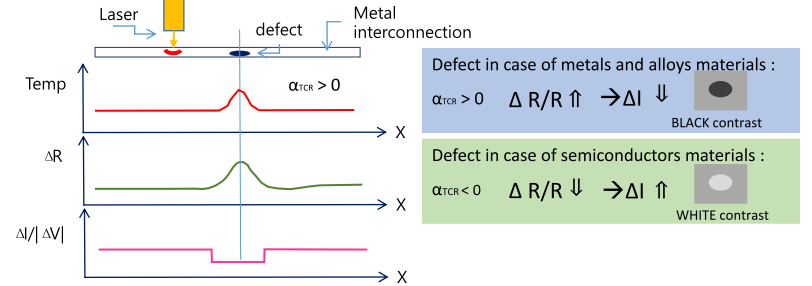

　　αTCR>0代表材料吸熱后電阻值會上升（ΔR>0）導致電流（ΔI<0）會下降，因此呈現暗的對比；反之αTCR<0代表材料吸熱后電阻值會下降（ΔR<0)，導致電流會上升（ΔI>0)因此呈現亮的對比，如圖4所描述。

圖四

　　OBIRCH應用領域

　　OBIRCH是一種非常強大的集成電路故障定位技術。在半導體故障分析中，OBIRCH通常用于定位芯片內部高阻抗及低阻抗分析，是發光顯微技術的有力互補分析工具。

　　·短路/橋接：Interconnection(Metal or poly）的橋接；線路或組件的燒毀產生短路。

　　·漏電：柵極氧化層缺陷（Gate Oxide Pin Hole)；P-N界面漏電或崩潰；界面/阱漏電。

　　·高阻抗：Interconnection(Metal or poly）的孔洞/Contact or via孔洞或底部阻值異常；線路或組件的燒毀產生線路殘留。

　　OBIRCH具有高分辨能力，其測試精度可達nA級。搭配進行背向式分析，即可快速針對FCBGA和WLCSP封裝進行分析，節省時間及費用外，更可減低試樣打線過程中的風險。
