AEC-Q102規定了汽車電子所有內外使用的分立光電半導體元器件的最低應力測試要求和測試條件，其每項測試都是針對車用光電器件所可能遭受的嚴酷環境來設計的，以保護行車時的安全性，適用產品包括發光二極管（LED）、激光組件、激光元件、光電二極管、光電晶體管、光耦等等。

　　該規范在工藝質量評價測試組C中對引腳噴錫處理的光電器件特別提出了晶須實驗要求。

　　晶須

　　晶須是指在某些金屬、合金或其他晶體材料表面長出的細小晶體結構。它們通常呈現出纖維狀或毛狀的形態，具有非常細小的直徑和相對較長的長度。最常見的是在錫、鎘、鋅、銻、銦等金屬上生長，很少出現在鉛、鐵、銀、金、鎳等金屬上面。

　　其中錫的晶須簡稱“錫須”，它是一種單晶體結構，有導電能力。歐盟實施的在電子、電氣設備中使用有害物質的法規（RoHS），限制使用的六種有害物質包括鉛、汞、鎘、六價鉻、多溴化聯苯與多溴聯苯醚。在這六種物質里，禁止使用鉛迫使許多工藝、材料都必須改變。為適應無鉛化的趨勢，電子元器件引腳表面鍍層也要求不使用鉛，由于錫銅和錫銀銅已經被業界作為無鉛焊料的主流，因此錫鍍層被列為最佳的替代鍍層之一，從而增加了錫須生長的風險。另外電子產品的小型化、高密度的趨勢要求元器件引腳間距越來越小，引腳表面無鉛化錫鍍層產生的錫須勢必會極大影響產品的可靠性。

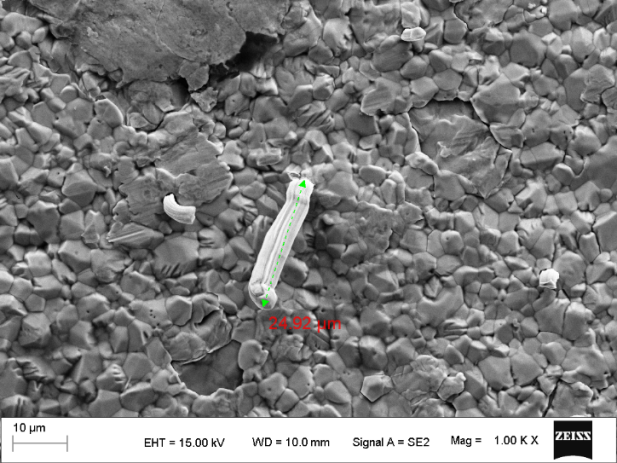

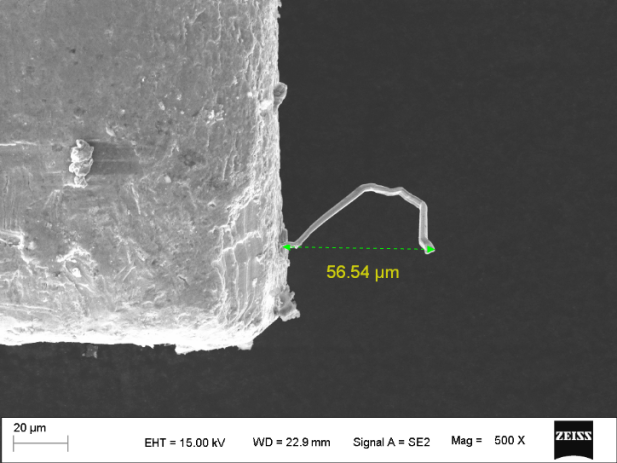

　　2021年某品牌電動汽車就因逆變器直流母線電容上連接銅排螺絲的鍍錫端子因錫須造成高壓直流電正負極間短路而進行了市場召回。錫須的形狀一般有直的、扭曲的、溝狀、交叉狀等，有時也有中空的，外表面呈現溝槽，圖1所示一些常見形狀的錫須。


常見形狀的錫須

　　錫須的形成機理是一個復雜的過程，目前尚無統一定論，有幾個主要的理論和假設：

　　壓力釋放理論

　　這個理論認為，錫須的形成是由于在電鍍或熱處理過程中，錫鍍層受到壓力或應力的影響，導致晶格的殘余應變。錫須形成是為了釋放這種應變，通過生長錫須來減少應變。

　　電遷移理論

　　這個理論認為，錫須的形成是由于電遷移效應。在一些特定的環境下，如電子器件中的電場和電流密度的作用下，錫原子會從一個位置遷移到另一個位置，形成錫須。

　　相變理論

　　這個理論認為，錫須的形成是由于錫鍍層中的相變。當錫鍍層中存在著不穩定的晶體結構時，錫原子會重新排列形成穩定的晶格結構，從而形成錫須。

　　如前面所分析，隨著無鉛化工藝的逐漸普及，錫須的產生不可避免，只能一定程度預防和抑制錫須的生長，以下是一些常見的措施：

　　材料選擇

　　選擇高質量的錫合金和基板材料，以降低錫須形成的概率。一些合金添加了特定的元素，如鉍、銀和銅，可以減少錫須的形成。

　　設計優化

　　在電路板設計階段，采用合適的布線和間距，降低生長的錫須的電氣影響。

　　焊接優化

　　在焊接過程中，優化焊接溫度和時間，以避免過度加熱和過長的焊接時間形成材料內部殘余應力。

　　環境控制

　　在電子設備的使用環境中，控制溫度、濕度和振動等因素，以減少錫須的形成，避免暴露在極端的溫度和濕度條件下。

　　可靠性測試

　　在產品研發或制造過程中，進行錫須培養和測量的可靠性測試和質量控制，以檢測和排除潛在的錫須問題，一般是參考JESD201標準進行。

　　錫須的形成受到多種因素的影響，形成機理較復雜。為了有效預防和降低錫須對產品功能的影響，在電子器件的設計和制造過程中，可以與專業的檢測機構合作，以確保錫須問題得到早期的關注和解決。
